M12 2 موصل ملولب مقاوم للماء IP67
واحدة من أبرز الشركات المصنعة والموردة للموصل المقاوم للماء الملولب m 12 2 دبوس ip67 في الصين. لا تتردد في بيع المنتجات المعمرة المصنوعة في الصين بالجملة هنا والحصول على قائمة الأسعار من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.
المواصفات الفنية
|
المعلمة |
مواصفة |
|
تصنيف الجهد |
تيار متردد 250 فولت |
|
تصنيف R الحالي |
أقل من أو يساوي 6A |
|
أوقات المكونات |
1500 |
|
ماكس كابل أود |
أقل من أو يساوي 6.0 ملم |
|
هيكل الدائرة |
موازي |
|
اتصل بالمقاومة |
10mΩ |
|
هيكل العزل |
500 ميجا أوم عند تيار مستمر 500 فولت |
|
التحمل الجهد في درجة حرارة الغرفة |
1.5 كيلو فولت |
|
تصنيف درجة الحرارة |
-20 درجة ~+85 درجة |
|
مستوى مقاوم للماء |
IP67 |
مواصفات المواد
|
المعلمة |
مواصفة |
|
مادة الأسلاك |
بولي كلوريد الفينيل والمطاط |
|
مادة جاك |
بولي كلوريد الفينيل |
|
مادة الدبوس |
نيكل-نحاس مطلي |
|
حلقة الختم |
ممحاة |

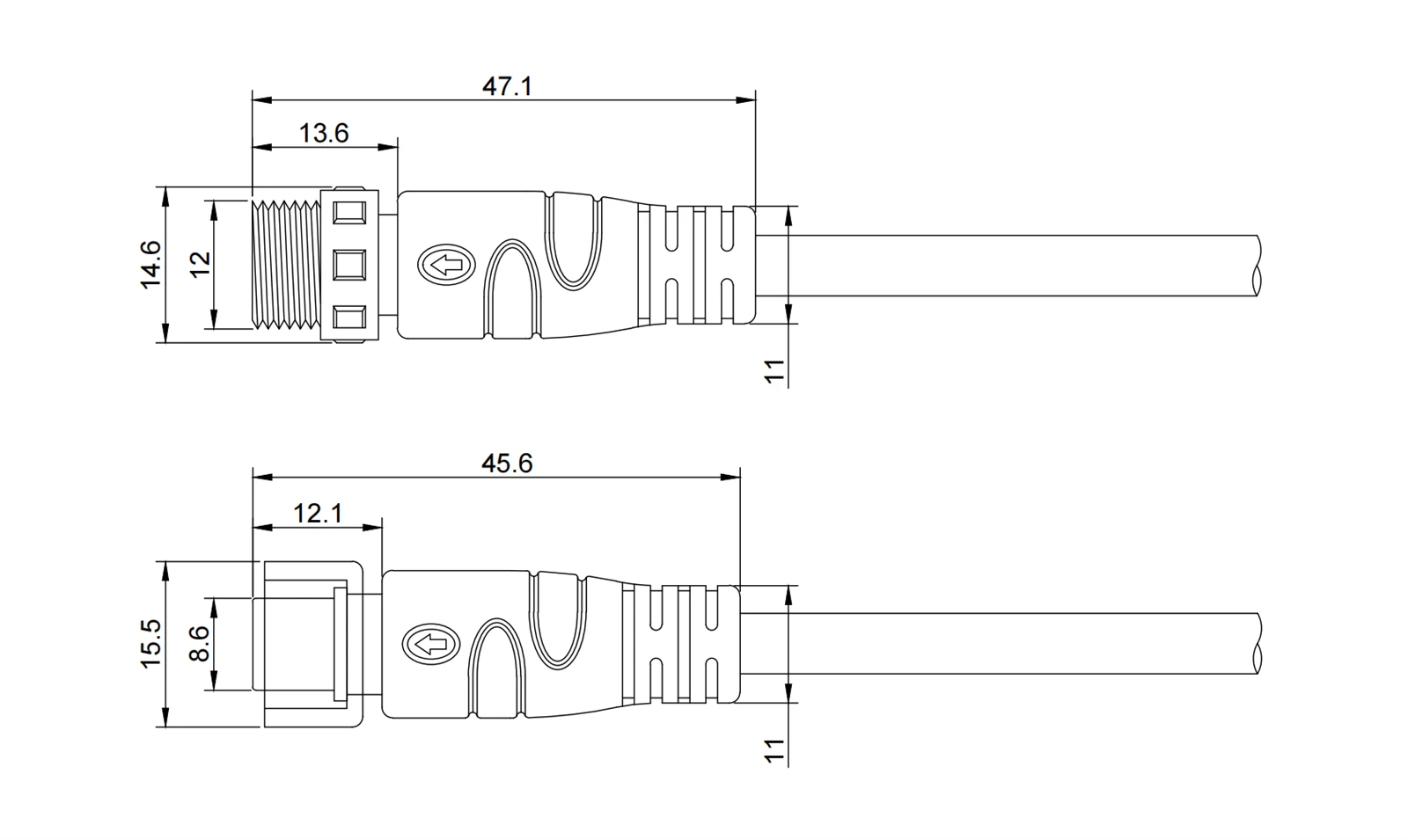

الرسم الهندسي للمنتج
يوفر الرسم الأبعاد البيانات الميكانيكية الرئيسية لكل مستخلص CAD مرفق. قابس ذكر الطول الإجمالي 47.1 مم، طول خيط التزاوج 13.6 مم، خيط جانبي اللوحة 14.6 مم؛ مدخل الكابل يقبل ما يصل إلى 6.0 مم OD. الطول الإجمالي للوعاء الأنثوي 45.6 مم، وعمق خيط وجه التزاوج 12.0 مم، وجانب التركيب 8.6 مم - لاحظ عدم التماثل بين أطوال الخطوبة للذكور والإناث. جميع المواضيع M12×1.0؛ التفاوتات المسموح بها لكل ISO 2768‑m. تم وضع علامة على موضع مفتاح الاستقطاب للاتجاه الصحيح. PDF/DWG متاح لتكامل CAD. تحقق من تداخل الخيط وضغط الختم عند حساب خلوص اللوحة.
تفاصيل المنتج

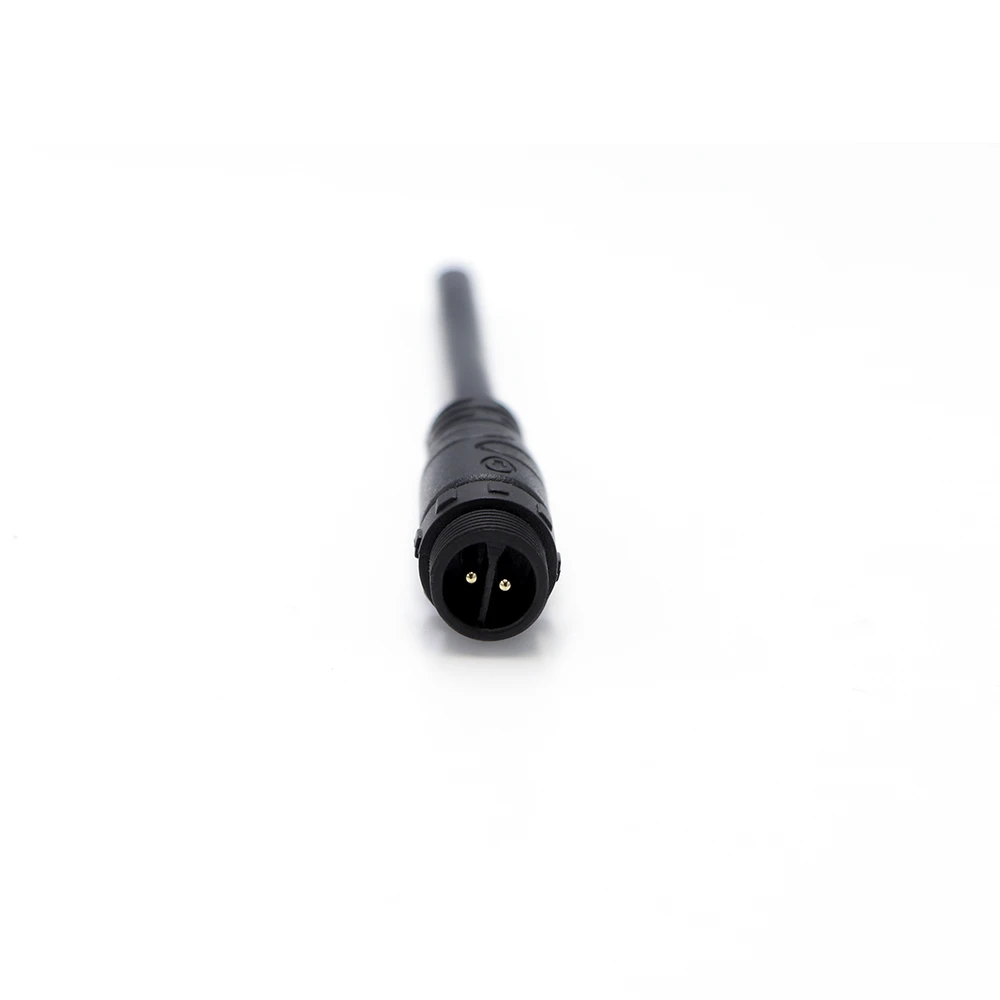

2-Pin 6A ذكر التوصيل منظر أمامي
يُظهر هذا المنظر الأمامي قابسًا ذكرًا مزودًا بملامسين من النحاس المطلي بالنيكل بمعدل 6 أمبير لكل دبوس، مرتبة في النمط الدائري القياسي M12 (دبابيس بقطر 1.0 مم). يوفر الغلاف المصبوب PVC باللون الأسود عزلًا قويًا وحماية ميكانيكية. يظهر مفتاح الاستقطاب المتكامل عند موضع الساعة 12، مما يضمن الاتجاه الصحيح للتزاوج. حلقة الختم الدائرية غير مكشوفة على هذا الوجه - فهي تقع خلف جذر الخيط. يتيح تصميم الوجه المسطح سهولة تنظيف الحطام قبل التوصيل. استخدم هذه الصورة لفحص استقامة الدبوس وسلامة الطلاء وجودة سطح الغلاف.

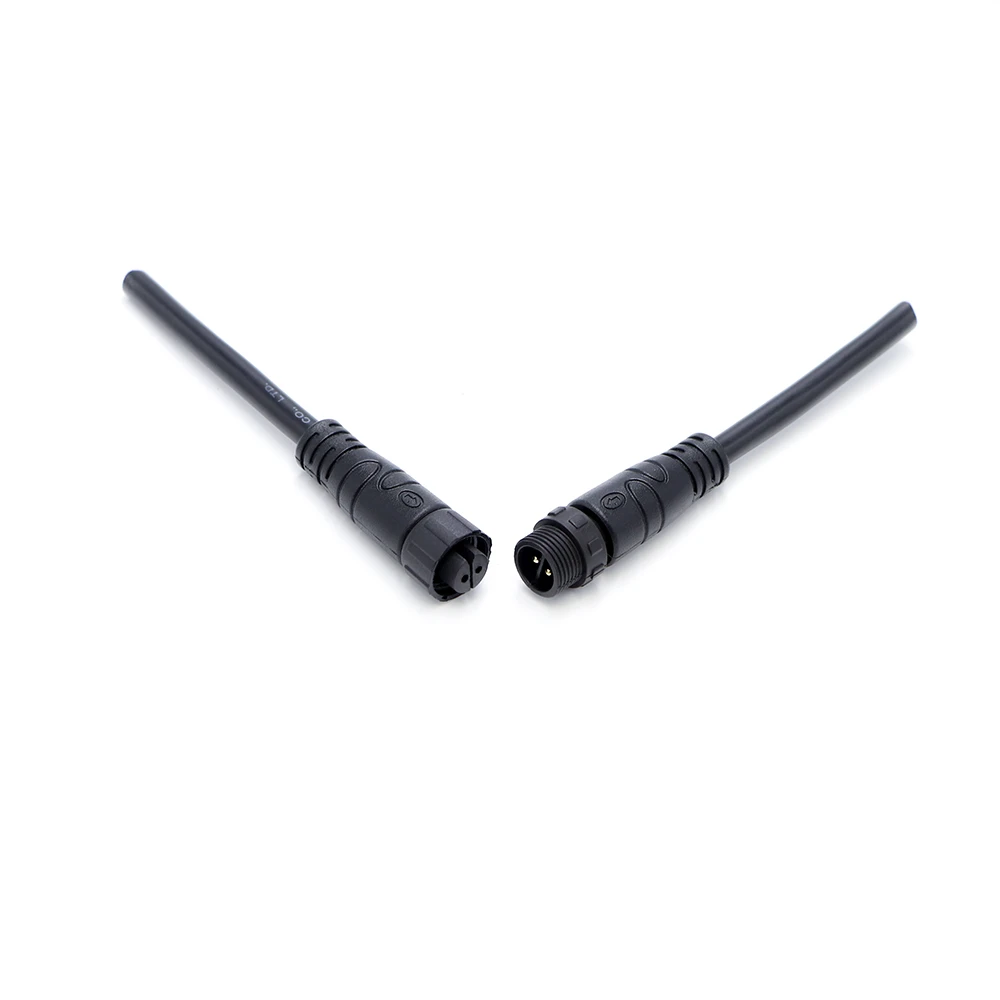

2 – فصل الذكور عن الإناث بزاوية 45 درجة
يعرض هذا المنظر الزاوي قابس الذكر (يسار) والمقبس الأنثوي (يمين) منفصلين بزاوية 45 درجة تقريبًا، مما يسمح برؤية واضحة لكل من الخيوط المعدنية M12×1.0 - ذكر خارجي وأنثى داخلي، وكلاهما من النحاس المطلي بالنيكل. تكون حلقة الختم الدائرية مرئية على جذر الخيط الذكر. تكشف الزاوية أيضًا عن مفتاح الاستقطاب عند الذكر والفتحة المقابلة عند الأنثى. لا يتم استخدام أي خيوط بلاستيكية؛ جميع الأسطح الحاملة معدنية للاحتفاظ بعزم الدوران على مدار الدورات المتكررة. تساعد هذه الصورة في فحص حالة الخيط وموضع الختم ومحاذاة المفاتيح قبل التجميع.
التعليمات
الوسم : m 12 2 موصل ملولب مقاوم للماء IP67، الصين موصل ملولب مقاوم للمياه m 12 2 دبوس مقاوم للماء IP67 المصنعين والموردين والمصنع, موصل رباعي الأطراف دائري مقاوم للماء, موصل مقاوم للماء M12 ثلاثي الأطراف, موصل مقاوم للماء M12 ذو 5 دبابيس, موصل M12 مقاوم للماء ذو 7 أسلاك, موصل مقاوم للماء M12 ذو 8 دبابيس, موصل معدني مقاوم للماء من نوع M12 ذكر وأنثى بستة دبابيس
