M12 4 موصل ملولب مقاوم للماء IP67
واحدة من أبرز الشركات المصنعة والموردة للموصل المقاوم للماء الملولب m 12 4 دبوس ip67 في الصين. لا تتردد في بيع المنتجات المعمرة المصنوعة في الصين بالجملة هنا والحصول على قائمة الأسعار من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.
المواصفات الفنية
|
المعلمة |
مواصفة |
|
تصنيف الجهد |
تيار متردد 250 فولت |
|
تصنيف R الحالي |
أقل من أو يساوي 6A |
|
أوقات المكونات |
1500 |
|
ماكس كابل أود |
أقل من أو يساوي 6.0 ملم |
|
هيكل الدائرة |
موازي |
|
اتصل بالمقاومة |
10mΩ |
|
هيكل العزل |
500 ميجا أوم عند تيار مستمر 500 فولت |
|
التحمل الجهد في درجة حرارة الغرفة |
1.5 كيلو فولت |
|
تصنيف درجة الحرارة |
-20 درجة ~+85 درجة |
|
مستوى مقاوم للماء |
IP67 |
مواصفات المواد
|
المعلمة |
مواصفة |
|
مادة الأسلاك |
بولي كلوريد الفينيل والمطاط |
|
مادة جاك |
بولي كلوريد الفينيل |
|
مادة الدبوس |
نيكل-نحاس مطلي |
|
حلقة الختم |
ممحاة |
الرسم الهندسي للمنتج
يوفر الرسم الأبعاد البيانات الميكانيكية الرئيسية لكل مستخلص CAD مرفق. قابس ذكر الطول الإجمالي 48.5 مم، طول خيط التزاوج 14.0 مم، خيط جانبي اللوحة 13.0 مم؛ مدخل الكابل يقبل ما يصل إلى 6.0 مم OD. الطول الإجمالي للوعاء الأنثوي 48.3 ملم، وعمق خيط وجه التزاوج 13.8 ملم، وجانب التركيب 13.0 ملم - لاحظ عدم التماثل بين أعماق الخطوبة للذكور والإناث. جميع المواضيع M12×1.0؛ التفاوتات المسموح بها لكل ISO 2768‑m. تم وضع علامة على موضع مفتاح الاستقطاب للاتجاه الصحيح. PDF/DWG متاح لتكامل CAD. تحقق من تداخل الخيط وضغط الختم عند حساب خلوص اللوحة.
تفاصيل المنتج

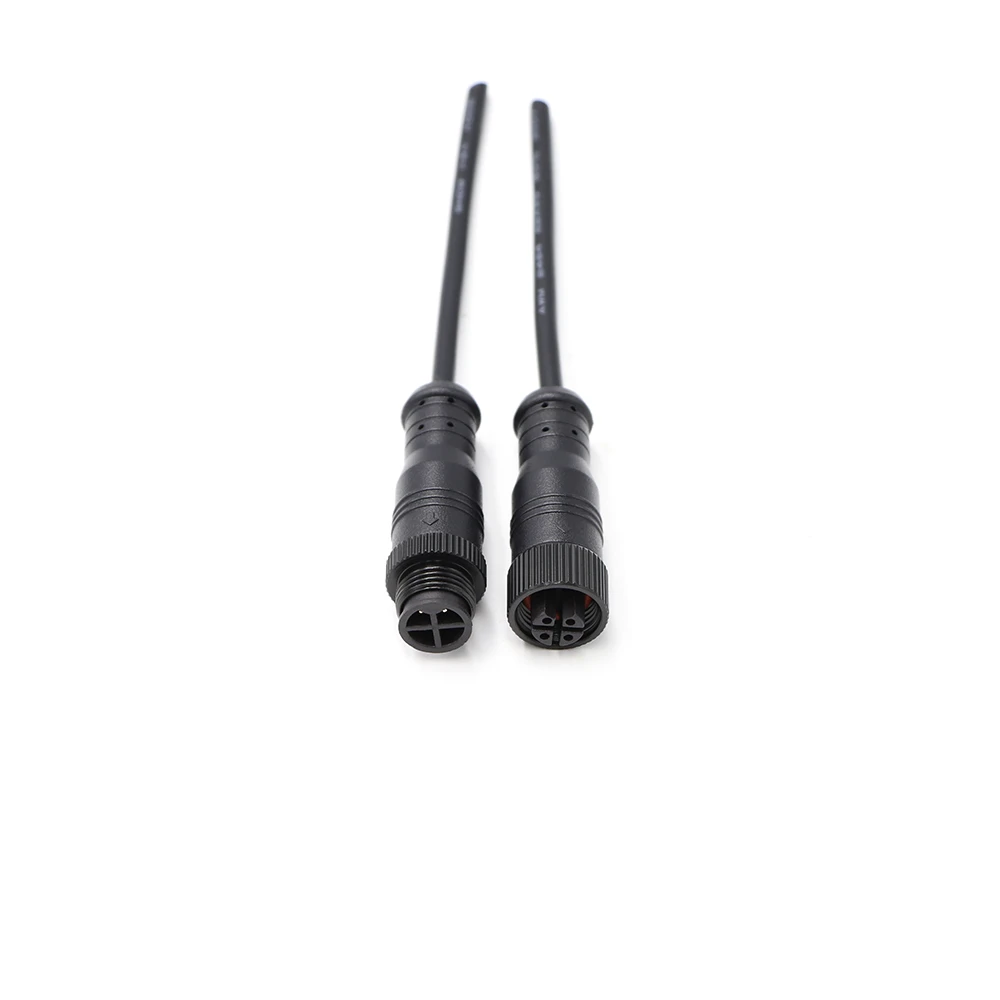

4-Pin ذكر وأنثى متزاوج
تُظهر هذه الصورة الزوج المتزاوج مع أربعة اتصالات نحاسية مطلية بالنيكل مرئية بوضوح في الواجهة. تم تشكيل كلا الغلافين من مادة PVC السوداء، مما يوفر عزلًا قويًا ومقاومة للصدمات. يتم ترتيب المسامير الأربعة في النمط الدائري القياسي M12؛ يضمن مفتاح الاستقطاب الموجود عند موضع الساعة 12 اتجاه التزاوج الصحيح. يتم إغلاق التعشيق الملولب من المعدن إلى المعدن بالكامل، مع عدم وجود فجوة في المفصل - مما يؤكد عزم الدوران المناسب. استخدم هذه الصورة للتحقق من محاذاة جهة الاتصال وسلامة الهيكل قبل التثبيت.

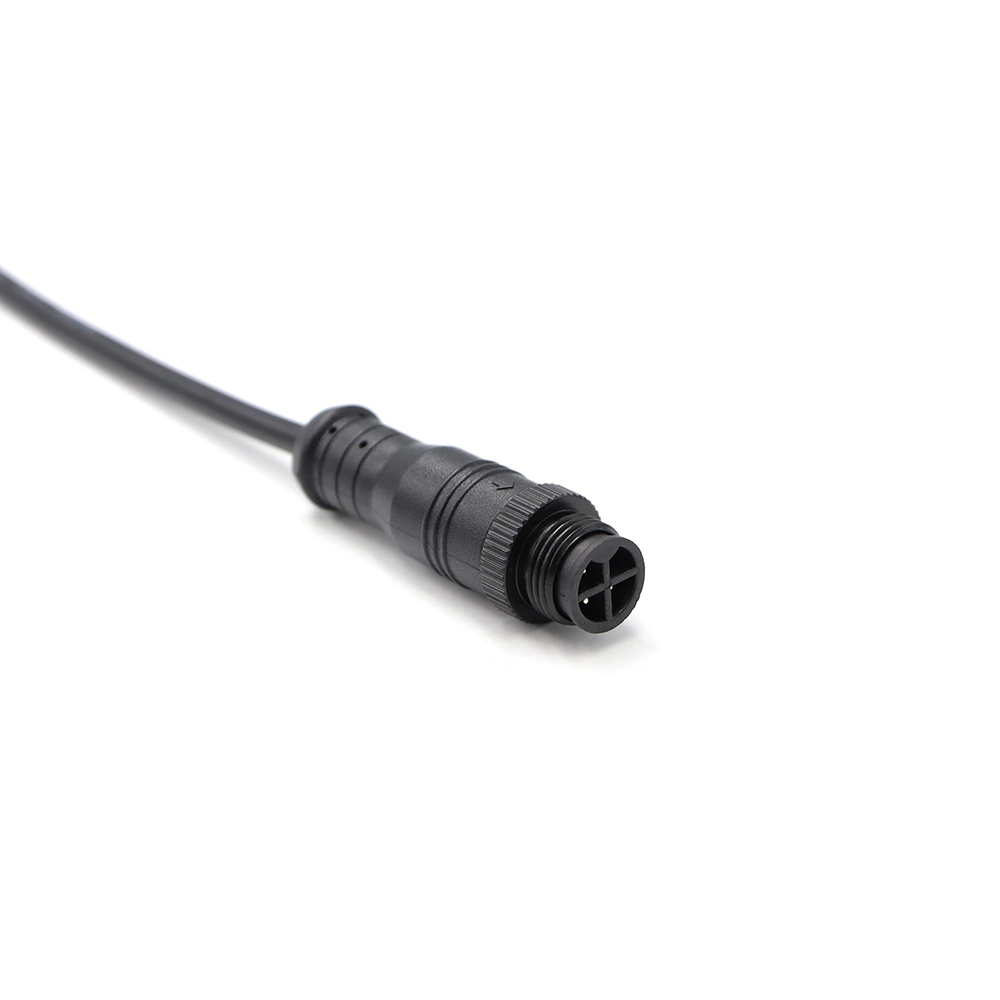

ذكر المكونات الأمامية
يُظهر هذا المنظر الأمامي قابس الذكر وحده، مع غلاف PVC الأسود والدبابيس النحاسية الأربعة المطلية بالنيكل على مرأى ومسمع بالكامل. الخيط الخارجي M12×1.0 ومفتاح الاستقطاب المتكامل مرئيان بوضوح. حلقة الختم الدائرية غير مكشوفة على هذا الوجه - فهي غائرة خلف جذر الخيط. يسهل تصميم الوجه المسطح تنظيف الحطام قبل التوصيل. تعمل هذه الصورة كمرجع سريع لفحص استقامة الدبوس وجودة طلاء السطح وغياب الشقوق أو الوميض على الهيكل المصبوب.
التعليمات
الوسم : m 12 4 موصل ملولب مقاوم للماء IP67، الصين موصل ملولب مقاوم للمياه m 12 4 دبوس مقاوم للماء IP67 المصنعين والموردين والمصنع, موصل مقاوم للماء IP67 M12 ثنائي النواة, موصل مقاوم للماء M12 ثنائي السن, موصلات M12 ثنائية السن, موصل M12 رباعي النواة مقاوم للماء, موصل M12 مقاوم للماء رباعي النواة, موصل M12 مقاوم للماء ذو 4 دبابيس
