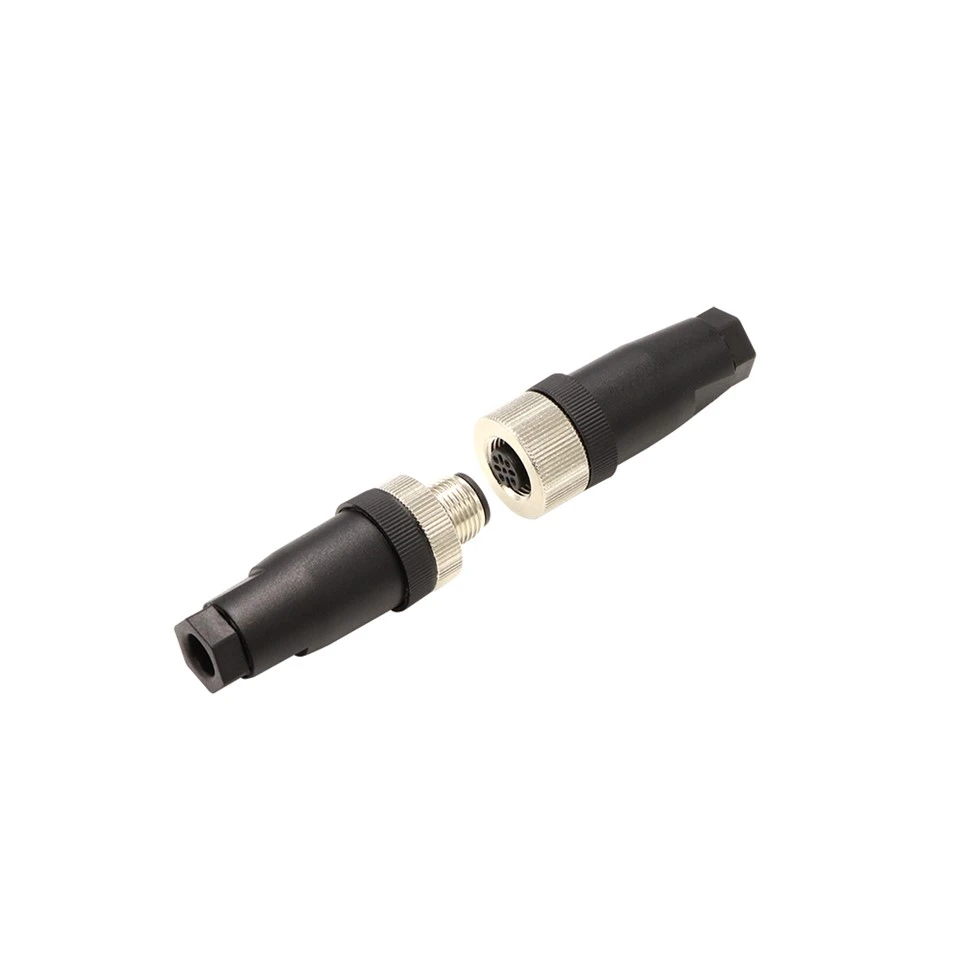

M12 8 موصل مقاوم للماء عالي التحمل IP67
واحدة من أبرز الشركات المصنعة والموردة لموصلات مقاومة للماء شديدة التحمل m 12 8 دبوس ip67 في الصين. لا تتردد في بيع المنتجات المعمرة المصنوعة في الصين بالجملة هنا والحصول على قائمة الأسعار من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.
المواصفات الفنية
|
المعلمة |
مواصفة |
|
تصنيف الجهد |
تيار متردد 250 فولت |
|
تصنيف R الحالي |
أقل من أو يساوي 6A |
|
أوقات المكونات |
1500 |
|
ماكس كابل أود |
أقل من أو يساوي 6.0 ملم |
|
هيكل الدائرة |
موازي |
|
اتصل بالمقاومة |
10mΩ |
|
هيكل العزل |
500 ميجا أوم عند تيار مستمر 500 فولت |
|
التحمل الجهد في درجة حرارة الغرفة |
1.5 كيلو فولت |
|
تصنيف درجة الحرارة |
-20 درجة ~+85 درجة |
|
مستوى مقاوم للماء |
IP67 |
مواصفات المواد
|
المعلمة |
مواصفة |
|
مادة الأسلاك |
بولي كلوريد الفينيل والمطاط |
|
مادة جاك |
بولي كلوريد الفينيل |
|
مادة الدبوس |
نيكل-نحاس مطلي |
|
حلقة الختم |
ممحاة |
الرسم الهندسي للمنتج
يوفر الرسم الأبعاد البيانات الميكانيكية الرئيسية لكل مستخلص CAD مرفق. يبلغ الطول الإجمالي لقابس ذكر 56.0 مم، مع طول خيط التزاوج 10.0 مم وخيط إدخال الكابل PG7 (خيط القناة المتري) بطول 20.0 مم. الطول الإجمالي للوعاء الأنثوي 51.0 مم، مع مواصفات خيط متطابقة: طرف التزاوج 10.0 مم ومدخل كابل PG7 20.0 مم. كلاهما يستخدم خيوط التزاوج M12×1.0 وPG7 لتوصيل غدة الكابل. التفاوتات المسموح بها لكل ISO 2768‑m. تم وضع علامة على موضع مفتاح الاستقطاب للاتجاه الصحيح. PDF/DWG متاح لتكامل CAD. تحقق من مشاركة الخيط وتوافق غدة الكابل قبل التجميع.
تفاصيل المنتج
2-دبوس الذكور والإناث تزاوج
تُظهر هذه الصورة نسخة ثنائية الدبوس (قطر الدبوس 1.0 ملم) من سلسلة M12، مع موصلات ذكر وأنثى متزاوجة بالكامل. يمكن رؤية الارتباط الملولب من المعدن إلى المعدن لصامولة التوصيل M12×1.0 بوضوح، مع عدم وجود فجوة في المفصل - مما يضمن الصلابة الميكانيكية والحماية المستمرة من EMI. كلا الغلافين مصنوعان من مادة PVC باللون الأسود، لكن الواجهة تكشف عن الخيوط النحاسية المطلية بالنيكل والوصلتين المركزيتين. يتم ضغط حلقة الختم O بشكل موحد. تؤكد هذه الصورة الملاءمة والتشطيب المناسبين، وهي مفيدة للتحقق من الجودة قبل النشر الميداني.
قابس ذكر ذو 3 سنون (واجهة معدنية)
يُظهر منظر الوجه الأمامي هذا قابسًا ذكرًا ثلاثي الأطراف (دبابيس بقطر 1.0 مم) من نفس عائلة M12. تم ترتيب نقاط الاتصال النحاسية الثلاثة المطلية بالنيكل بنمط مثلث قياسي، مع وجود مفتاح الاستقطاب عند موضع الساعة 12. يمكن رؤية الخيط الخارجي M12×1.0 والحلقة الدائرية الغائرة خلف جذر الخيط بوضوح. يوفر غلاف PVC الأسود عزلًا قويًا. تعمل هذه الصورة كمرجع لفحص حالة الدبوس وجودة الطلاء وسلامة الخيط قبل التزاوج. مناسب للتطبيقات التي تتطلب ثلاث إشارات مستقلة أو تكوينًا مختلطًا للطاقة/الإشارة.
