M8 2-4 دبوس ذكر/أنثى متكامل T- موصل تجميع كابل النوع IP67
واحدة من أبرز الشركات المصنعة والموردة لموصل تجميع الكابلات من النوع m8 2-4 ذكر/أنثى متكامل t- نوع ip67 في الصين. لا تتردد في بيع المنتجات المعمرة المصنوعة في الصين بالجملة هنا والحصول على قائمة الأسعار من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.
المواصفات الفنية
|
المعلمة |
مواصفة |
|
تصنيف درجة الحرارة |
-20 درجة ~+85 درجة |
|
اتصل بالمقاومة |
10mΩ |
|
مستوى مقاوم للماء |
IP67 |
مواصفات المواد
|
المعلمة |
مواصفة |
|
مادة |
بولي كلوريد الفينيل، النايلون |
|
مُكَمِّلات |
الجوز النحاس |
الرسم الهندسي للمنتج
T-جسم النوع، ثلاثة منافذ - الجذع على جانب واحد، وفرعين يخرجان بزاوية 180 درجة. خيط مثبت على اللوحة M08×1.0 على جانب صندوق السيارة، ويتم تثبيت صامولة النايلون من الخارج. تقبل منافذ الفروع مقابس التزاوج القياسية M08. أبعاد القالب الزائد: الجذع تقريبًا . 31 مم، والأذرع الفرعية 13 مم و25.5 مم على التوالي، والعرض الإجمالي 52.8 مم عند أوسع نقطة. على عكس النوع T-، تكون الفروع متقابلة لبعضها البعض - وهو أفضل لتغذية اللوحة حيث تنتقل الكابلات إلى اليسار واليمين. تخطيط الاتصال الدائري القياسي M08. ايزو 2768 م. تعيين دبوس مخصص متاح. PDF/DWG عند الطلب.
تفاصيل المنتج
T‑-مقسم من النوع 1 إلى 2 مزود بالكابلات (مجموعة تجميع موصل الكابل)
تُظهر هذه الصورة مقسمًا على شكل حرف T من 1 إلى 2 - تنقسم إحدى ساقي الإدخال إلى كابلي إخراج، تنتهي جميعها بصواميل اقتران معدنية ملولبة من أجل قفل آمن. تتضمن مجموعة تجميع الكابلات المجمعة مسبقًا كلا من أسلاك الإخراج، جاهزة للتركيب الميداني المباشر. تضمن الصواميل المعدنية ختم IP67 القابل للتكرار عند تزاوجها مع أوعية M8 أو M12 القياسية. استخدم هذه المجموعة عندما تحتاج إلى حل فرعي دائم وجاهز بدون لحام أو ربط في الموقع.

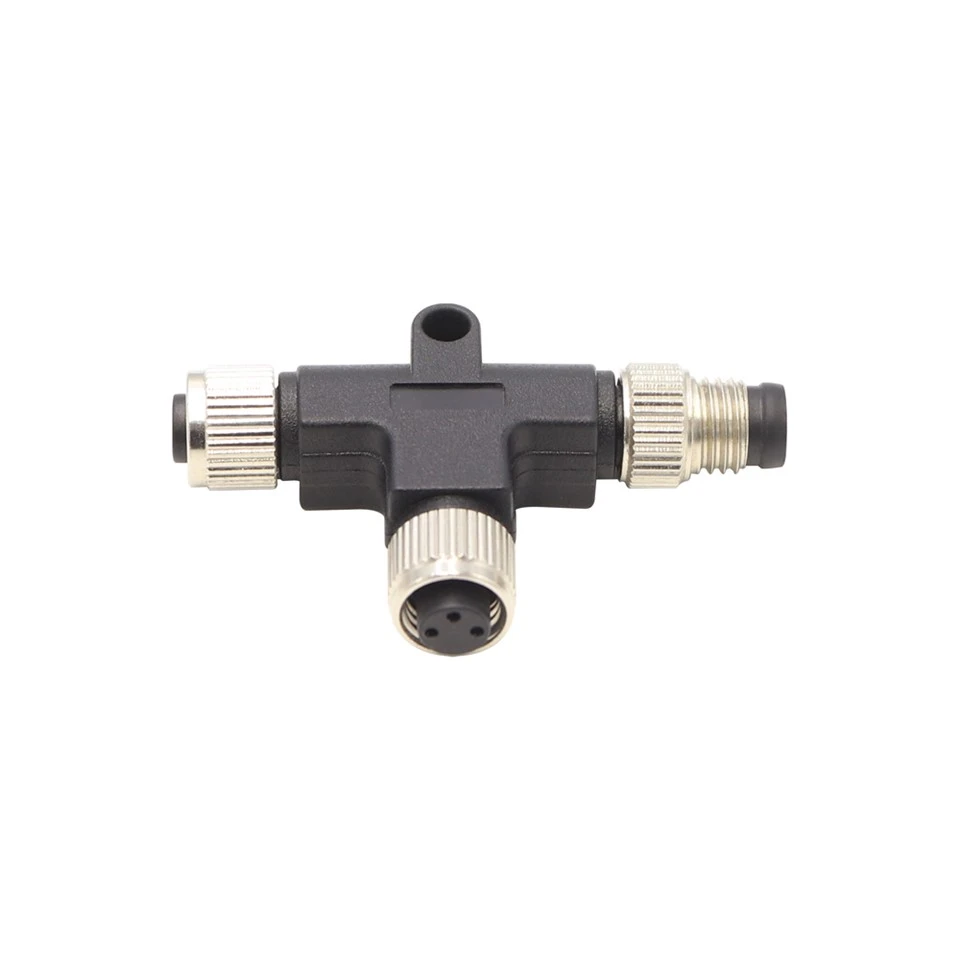

T-مقرنة النوع بدون كابلات (مجموعة كابلات الموصل الدائرية)
تُظهر هذه الصورة مجموعة كبل موصل دائري على شكل حرف T - وهي قارنة توصيل عارية بها ثلاثة منافذ معدنية مترابطة ولكن لا توجد كابلات متصلة. فهو يقبل مقابس M8 أو M12 القياسية من جميع الجوانب، مما يسمح لك بإنهاء أطوال الأسلاك وأنواع الموصلات الخاصة بك. توفر الواجهة المعدنية المتانة الميكانيكية والدرع المستمر. مثالية لتشغيل الكابلات المخصصة أو الإصلاحات في الموقع حيث تكون المقسمات السلكية مسبقًا غير عملية.
