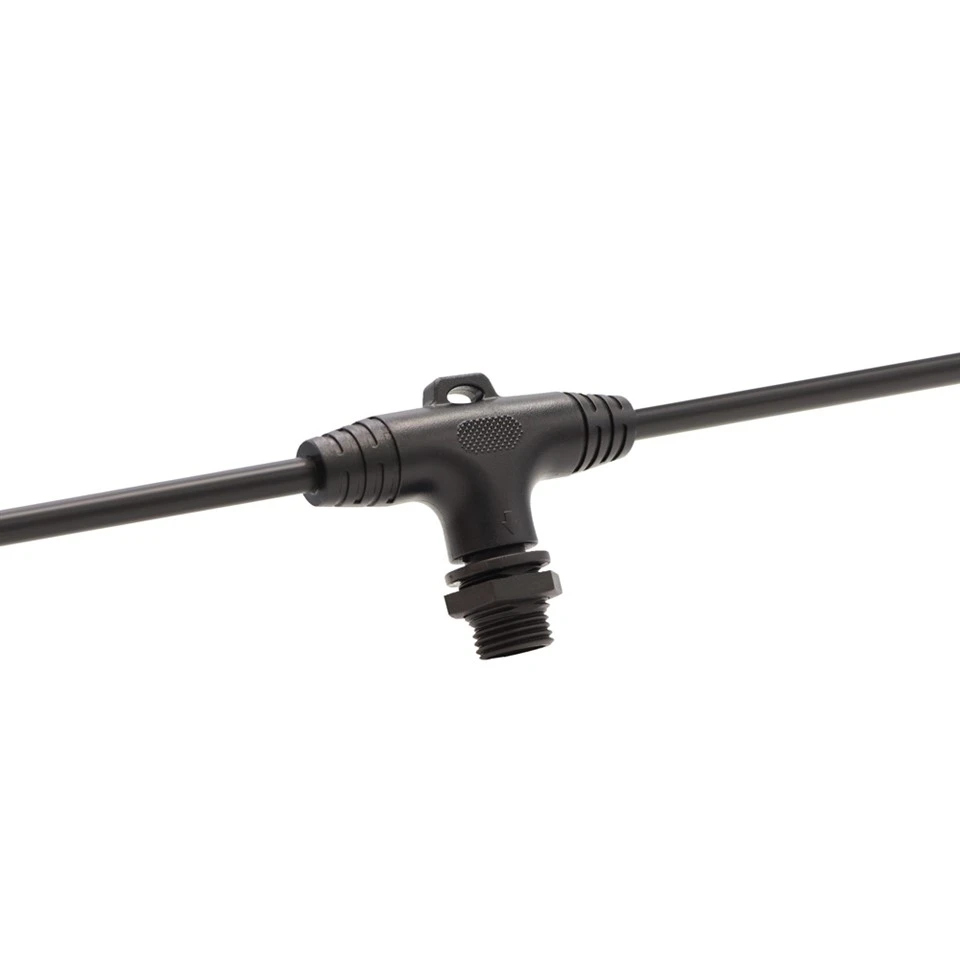

M 12 2-6 Pin T - مجموعة كبل البطارية المقاومة للماء من النوع M لإدارة كابلات الروبوت IP67

إن الموصل المقاوم للماء للوحة الفرعية من النوع M12 2-6 Pin T- عبارة عن مكون أسلاك تحويل ثلاثي الاتجاه مصمم خصيصًا لسلسلة الأسلاك الكهربائية الخارجية. تعمل البنية الفريدة على شكل حرف T-على شكل واحد-في-اثنين-على تبسيط تخطيط الأسلاك الميدانية بشكل كبير، مما يلغي الحاجة إلى صناديق التوصيل المتوسطة الضخمة.
إنها تعتمد هيكل قفل ملولب قياسي M12×1.0 مقترنًا بغسالات إغلاق مطاطية، مما يوفر أداءً مستقرًا ضد الغبار ومقاومة الماء بدرجة IP67 لتحمل بيئات العمل الرطبة والممطرة والمدفونة والمفتوحة-. جهات الاتصال مصنوعة من النحاس المطلي بالنيكل- مع مقاومة تلامس منخفضة، وموصلية مستقرة وقدرة قوية على مقاومة الصدأ-. الهيكل بالكامل مصنوع من مادة PVC الصلبة، ويتميز بمقاومة جيدة للصدمات وقدرة على التكيف مع درجات الحرارة على نطاق واسع تتراوح من -20 درجة إلى +85 درجة.
يتم تطبيق هذا المقسم الفرعي على نطاق واسع في إضاءة المناظر الطبيعية الخارجية، ومصابيح الحديقة، وسلاسل إضاءة الشوارع LED، ومراقبة إمدادات الطاقة والأسلاك الصناعية الصغيرة الموزعة. يمكن تعديل طول الكابل المخصص وعدد الدبوس والقطر الداخلي لفتحة الكابل ليناسب متطلبات البناء الفعلية الخاصة بك.

إرسال التحقيق

واحدة من أبرز الشركات المصنعة والموردة لتجميع كابلات البطارية المقاومة للماء من النوع m12 2-6 pin t- لإدارة كابلات الروبوت ip67 في الصين. لا تتردد في بيع المنتجات المعمرة المصنوعة في الصين بالجملة هنا والحصول على قائمة الأسعار من مصنعنا. جميع المنتجات المخصصة ذات جودة عالية وأسعار تنافسية.

المواصفات الفنية

المعلمة	مواصفة
تصنيف الجهد	تيار متردد 250 فولت
التقييم الحالي	16A
دورات التزاوج	1500 مرة
ماكس كابل أود	أقل من أو يساوي 8.0 ملم
هيكل الدائرة	4 أساسيات واحدة-في اثنين-خارج T-نوع الدائرة المتوازية
اتصل بالمقاومة	أقل من أو يساوي 10mΩ
مقاومة العزل	أكبر من أو يساوي 500MΩ عند DC 500V
التحمل الجهد في درجة حرارة الغرفة	1.5 كيلو فولت
تصنيف درجة الحرارة	-20 درجة ~+85 درجة
مستوى مقاوم للماء	IP67

مواصفات المواد

المعلمة	مواصفة
مادة مطابقة الأسلاك	PVC / الكابلات المطاطية
مواد الإسكان الرئيسية	بولي كلوريد الفينيل
دبوس مادة الاتصال	نيكل-نحاس مطلي
مكونات الختم	حلقة الختم المطاطية وسدادة الكابلات
مادة قفل الجوز	بولي كلوريد الفينيل

الرسم الهندسي للمنتج

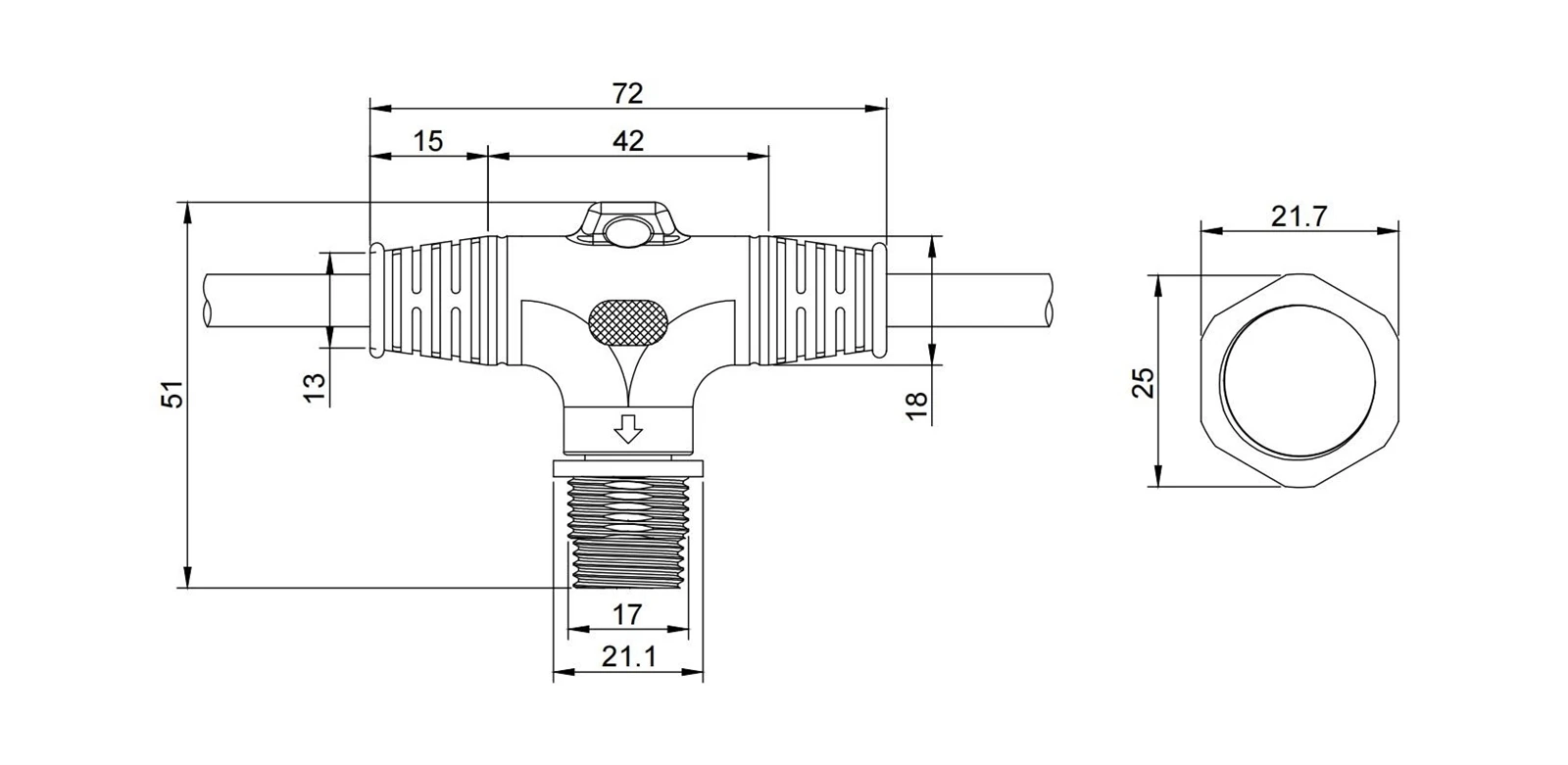

Dimensional Drawing

يسجل رسم أبعاد CAD هذا جميع الأحجام الميكانيكية الأساسية للموصل الفرعي من النوع T-. الطول الأفقي الإجمالي 72 مم، طول قسم الخيط الرأسي 21.1 مم، صامولة القفل السداسية عبر الشقق 25 مم. يضمن الخيط الخارجي القياسي M16×1.0 توافقًا سلسًا مع مقابس الكابلات الداعمة. يعمل هيكل تخفيف إجهاد الكابل المدمج- على تجنب انقطاع الأسلاك الناتج عن السحب والاهتزاز على المدى الطويل-بشكل فعال. جميع تفاوتات الأبعاد تتبع معيار ISO 2768-m. تتوفر الرسومات الهندسية بتنسيق PDF وDWG عند الطلب. نحن ندعم التعديل المخصص على طول الغلاف وحجم الخيط وحجم مدخل الكابل ليتناسب مع سمك اللوحة وتخطيط الأسلاك.

تفاصيل المنتج

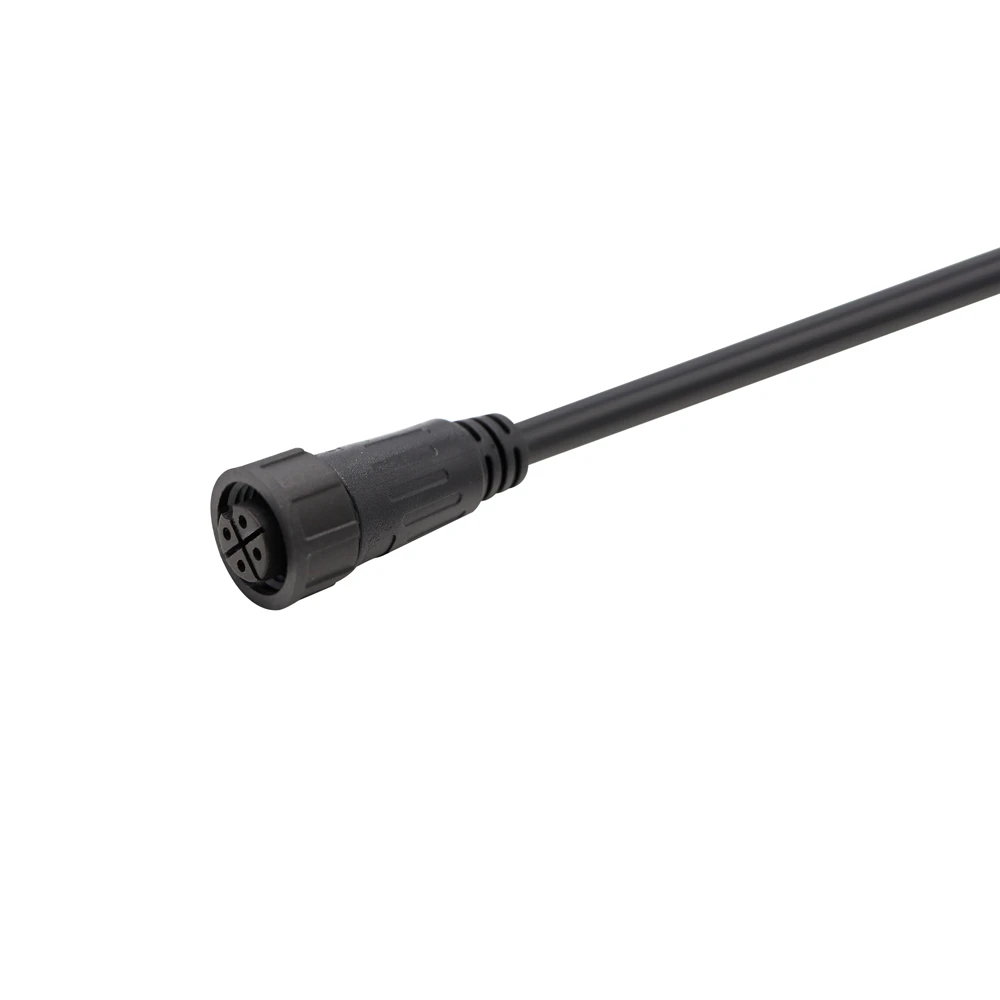

تُظهر هذه الصورة قابس الكابل الأنثوي الداعم المزود بغطاء PVC مدمج للحقن. حلقة مطاطية داخلية متعددة الطبقات - تعمل على تثبيت غلاف الكابل الخارجي بإحكام لتكوين ختم مقاوم للماء يمكن الاعتماد عليه. يتماشى تجويف الاتصال ذو الأربع فتحات بشكل مثالي مع الطرف الذكري للموصل T من أجل توصيل أسلاك تمديد سلسلة مريحة.

ملحق صامولة قفل سداسي PVC

تُظهر هذه اللقطة المستقلة صامولة القفل السداسية المتطابقة لموصل M16 T. إنه يتعاون مع خيط خارجي لضغط غسالات الختم وقفل المجموعة بأكملها بإحكام. تتوافق مادة PVC السوداء مع الهيكل الرئيسي، مع عزل ممتاز وأداء خارجي مضاد للتآكل-.
